1.概述 Overview

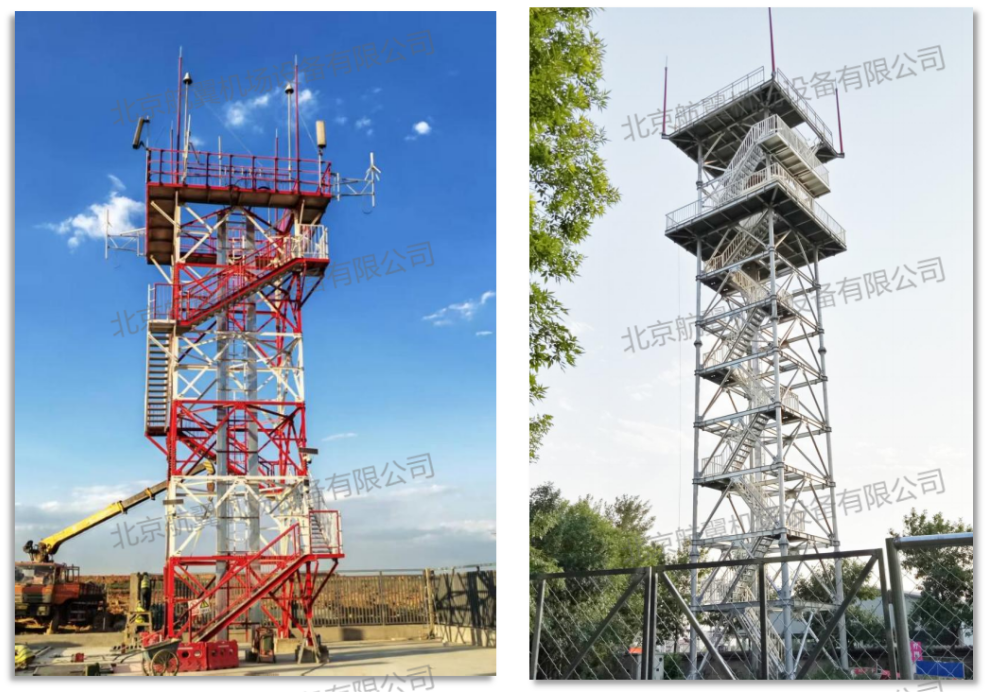

雷达塔的发展历程体现了科技进步对军事和民用领域的重要影响，从最初的简单探测系统到如今的多功能、高精度雷达，雷达技术的进步不仅提高了军事作战能力，也在气象预报、航空导航等领域发挥了重要作用。随着新技术的不断涌现，雷达将继续在未来的科技发展中扮演关键角色。钢结构雷达塔是一种支撑雷达设备和防护罩的架高钢结构支架，广泛应用于多个领域，包括但不限于气象观测、机场导航、航海和船舶导航、边境监控以及空中交通管制等。

2.技术参数  technical parameters

▶ 塔 高:20米，25米，30米，35米，40米。

▶ 塔体用材: （Q235B、Q355B）角钢，钢管，钢板。

▶ 结构形式: 四柱型或多柱。

▶ 防 腐: 热镀锌防腐，外喷多彩氟碳漆。

▶ 设计风速: 45米/秒。

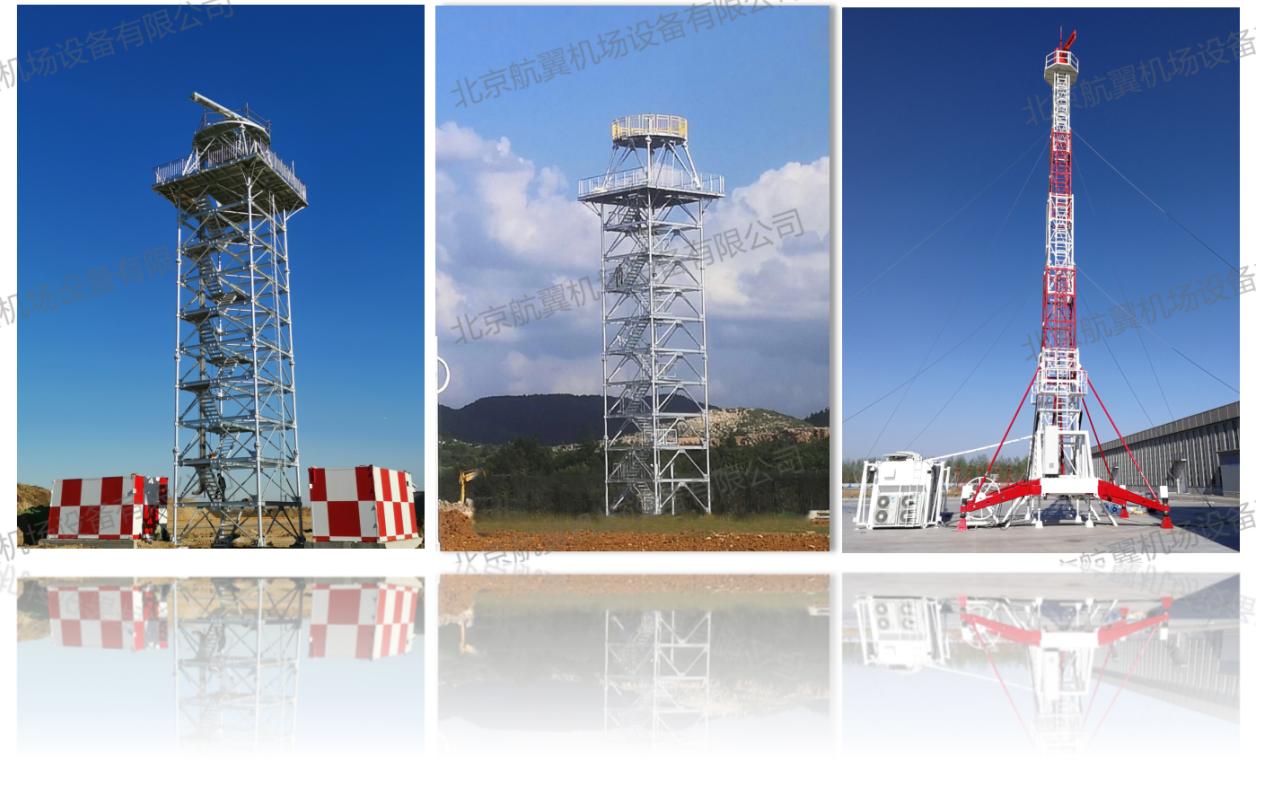

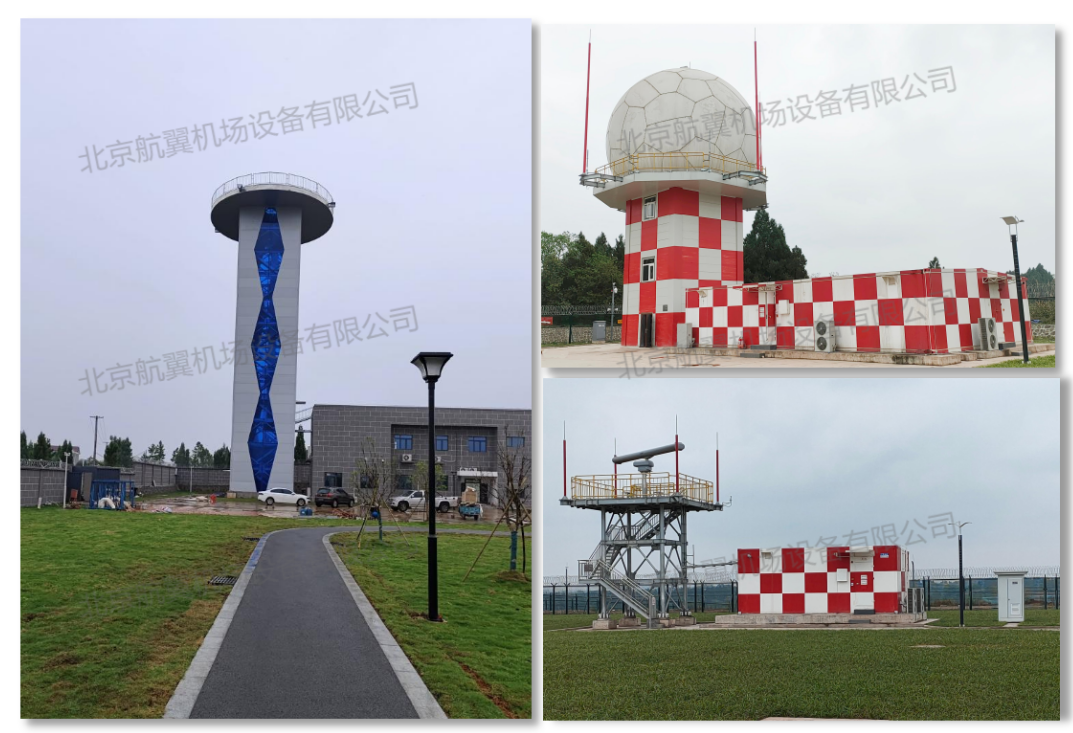

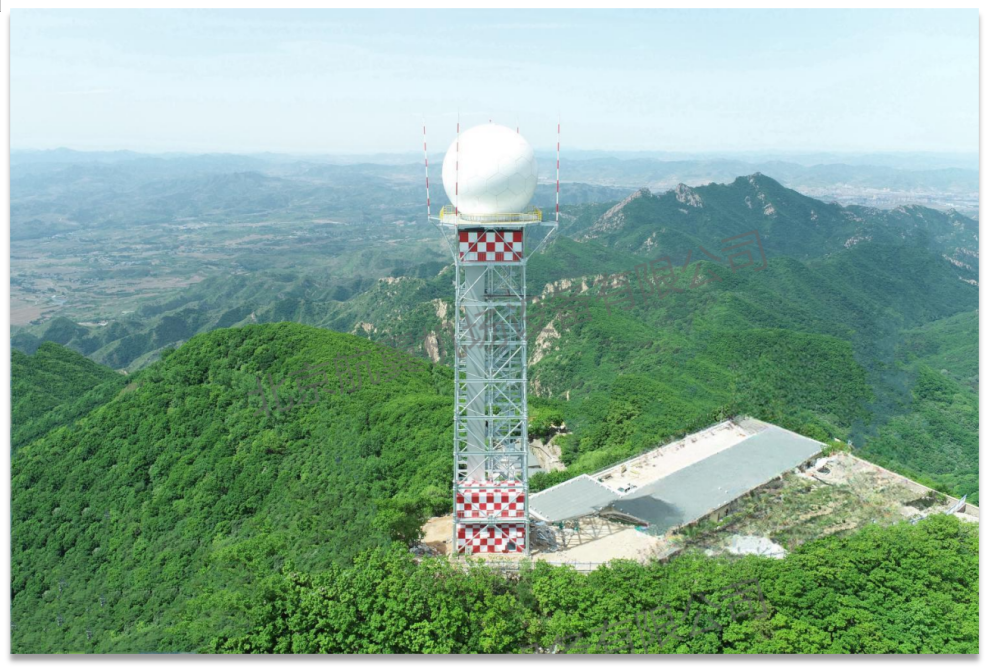

▶ 应用领域: 民用机场、军用机场、气象局、部队。

3.结构性能 Structural Strengths

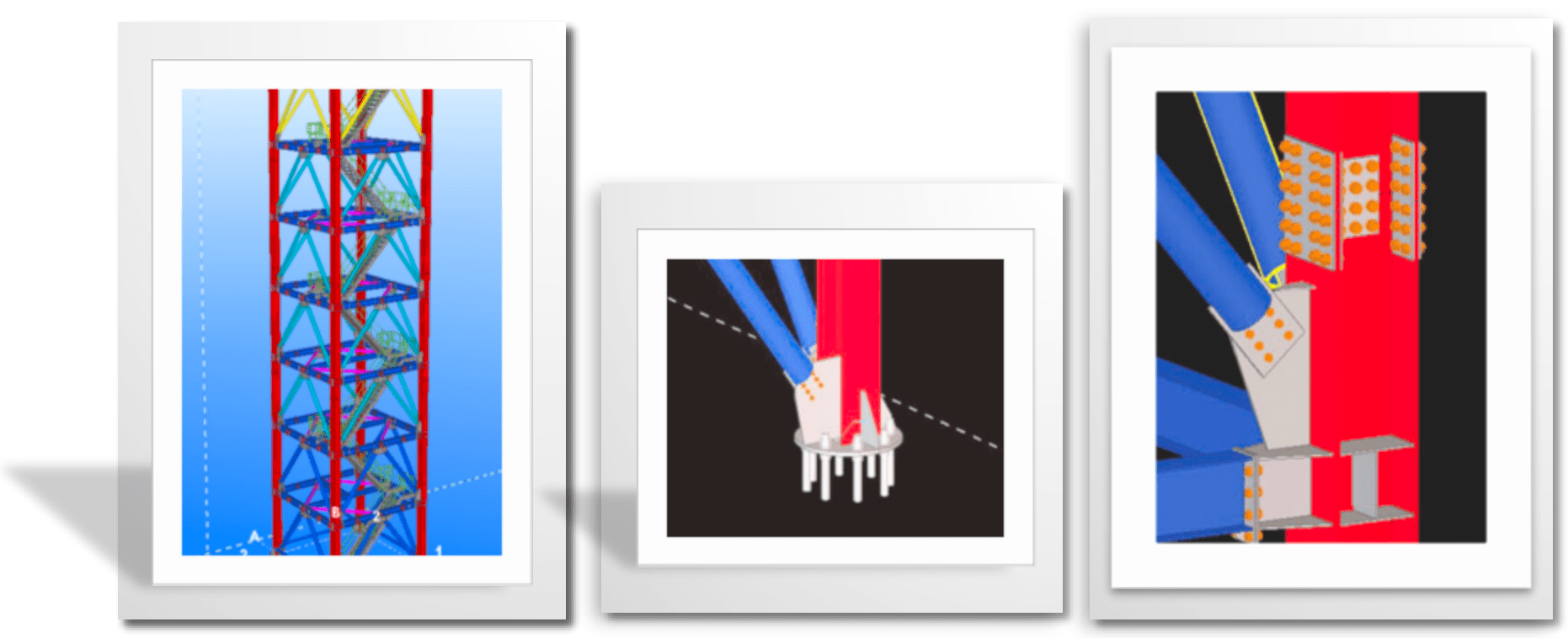

      工艺钢结构雷达塔节点一般采用等强度连接，斜撑和横撑节点按照设受力分析数据，选用优质高强度承压性螺栓进行连接；数控设备的使用保证了螺栓孔的开孔精度，高等级的焊缝要求，保证了整体结构的稳定性。

工艺钢结构雷达塔所有杆件均采用国标型材、数控化厂内加工、热镀锌防腐； 现场安装均采用散件吊装、螺栓连接方式，属无水施工，无需水电等配合。在安装过程中条件允许一般采用起重机进行吊装，当条件不允许的情况下也可以采用人工吊装方式。

4.雷达塔的应力计算 Stress Calculation of Radar Tower

雷达塔的应力计算是确保其结构安全和稳定的重要步骤。根据搜索结果，我们可以了解到雷达塔应力计算的一些关键方面。

（1.）雷达塔的结构特点

雷达塔通常具有以下特点：

▲ 高度较高：雷达塔通常高达20米以上，以避免周围建筑对雷达工作的影响。

▲柔性结构：由于高度较高，雷达塔呈现出很大的柔性。

 ▲多自由度体系：雷达塔是一个复杂的多自由度体系，需要考虑多个方向的应力和变形。

（2.）应力计算的方法

雷达塔的应力计算可以采用以下几种方法：

（2.1）有限元法

有限元法是雷达塔应力计算中最常用的方法之一。通过将雷达塔结构离散为多个单元，可以精确计算每个单元的应力和变形。具体步骤包括：

▲ 建模：将雷达塔的结构进行三维建模，包括楼板、剪力墙、斜撑等。

▲ 网格划分：将模型划分为多个小单元，每个单元具有一定的自由度。

▲ 施加载荷：考虑风荷载、地震荷载、温度应力等对结构的影响。

▲ 求解：利用有限元软件求解每个单元的应力和变形。

（2.2）反应谱法

反应谱法主要用于计算雷达塔在地震作用下的应力和变形。通过地震反应谱，可以得到结构在不同频率下的响应，从而评估其抗震性能。

（2.3）时程分析法

时程分析法是通过输入地震波，计算结构在地震作用下的动态响应。这种方法可以更准确地模拟地震对结构的影响，但计算量较大。

（2.4）随机振动法

随机振动法用于分析雷达塔在随机风荷载作用下的应力和变形，通过统计方法，可以得到结构在随机风荷载下的响应特性。

（3.） 应力计算的注意事项

在进行雷达塔的应力计算时，需要注意以下几点：

▲ 材料特性：考虑雷达塔所用材料的弹性模量、泊松比等参数。

▲ 边界条件：合理设置雷达塔的边界条件，如基础与地下室的连接方式。

▲ 荷载组合：考虑多种荷载的组合效应，如风荷载和地震荷载的组合。

 ▲ 非线性效应：对于高次超静定结构，需要考虑非线性效应的影响。

（4.）实际应用案例

在实际应用中，雷达塔的应力计算需要结合具体工程情况进行。例如，军事雷达塔的设计需要考虑抗风性、稳定性、焊接强度等多方面的因素。通过综合运用有限元法、反应谱法、时程分析法等方法，可以确保雷达塔在各种工况下的安全性和稳定性
