1.概述  Overview

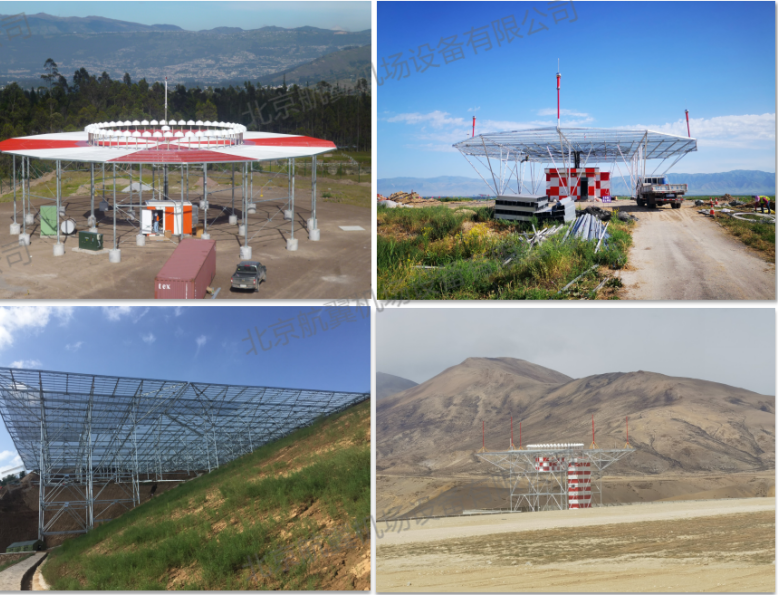

全向信标反射网DVOR是一种多普勒甚高频全向信标，为重要的导航设备之一，属于民航系统中与发射设备配套必不可少的接收并反射飞机信号的天线装置，主要用于民用航空领域，为飞机提供精确的位置导航信息。广泛应用于国内外各大机场它通过在机场跑道外侧附近和飞行航路上的各导航台安装，帮助起飞时及航路上的飞机获取准确的导航数据。

2.技术参数 technical parameters

▶  设计直径范围: 30m-70米等:

▶  抗震烈度: 8度:

▶  结构安全等级: 一级;

▶  设计高度: 根据业主需求任意定制;

▶  争设计风压: 0.7KN/m2;

▶  环境温度: -30℃~+55℃;

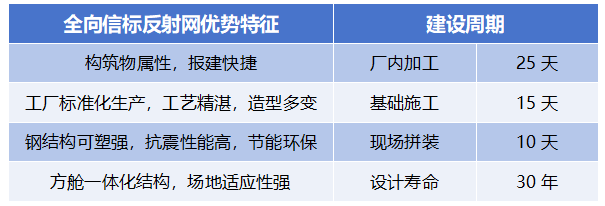

3.结构优势 Structural Strengths

 它通过发射电磁波为飞机提供方位信息。全向信标反射网的结构优势主要包括以下几个方面：

（1.）提高导航精度：全向信标反射网能够提供精确的位置导航信息，对于飞机起飞和航路飞行至关重要。

（2.）增强信号覆盖：增加反射网的高度和跨度可以解决信号阻挡问题，从而增强信号覆盖范围，提高导航系统的可靠性。

（3.）简化施工和维护：新型全向信标反射网结构减少了基础地桩的数量和占地面积，简化了施工过程。同时，结构的模块化设计也有利于后期的维护和升级。

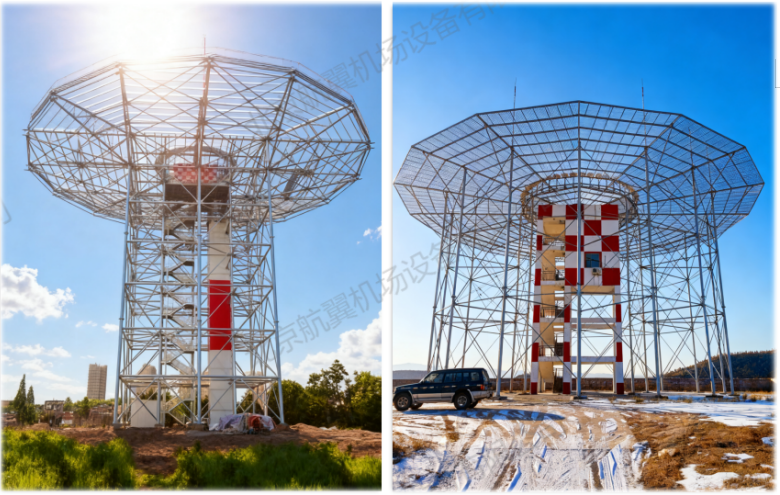

（4.）提高结构稳定性：采用新型的支撑架和悬挑钢桁架设计，形成了稳定的三角支撑结构，提高了整体结构的刚度和稳定性，能够更好地抵抗风荷载等外部影响。

（5.）节约资源和成本：新型结构减少了对水泥等高耗能、高污染材料的使用，降低了施工成本。同时，一体化设计减少了上下通行的时间和精力消耗。全向信标反射网的结构优势在于其能够提供高精度的导航服务，增强信号覆盖，简化施工和维护流程，提高结构稳定性，并且更加节能环保，有助于降低建设和运营成本。这些优势使得全向信标反射网成为现代航空导航系统中不可或缺的一部分。

4.未来的全向信标反射网 Future omnidirectional beacon reflection network

 结合相关行业发展情况，其未来可能呈现以下发展趋势：

（1.）材料多元化与高性能化：如同碳纤维反射网在材料上朝着更优质和多样化发展一样，全向信标反射网也可能会采用新型材料。比如，使用轻质、高强度且耐腐蚀的复合材料，这不仅能减轻反射网的整体重量，降低安装和维护的难度，还能提高其在恶劣环境下的使用寿命。例如在沿海机场，耐腐蚀材料可减少海风盐雾对反射网的侵蚀。

（2.）工艺精确化与高效化：随着工艺技术的进步，全向信标反射网的制造过程将更加高效和精确。借助先进的加工设备和制造工艺，能够提高反射网的尺寸精度和表面平整度，从而提升其信号反射性能，确保为飞机提供更准确的导航信息。

（3.）设计个性化与集成化：未来全向信标反射网的设计可能会更加注重个性化，以适应不同机场的特殊需求和环境条件。例如，对于一些空间有限的机场，可能会设计出更加紧凑、集成度更高的反射网结构。

（4.）应用领域拓展：除了传统的民航导航应用，全向信标反射网的应用范围可能会进一步扩大。例如，在一些特殊的航空活动中，如无人机编队飞行、航空测绘等，全向信标反射网可以为这些活动提供导航支持，提高飞行的安全性和准确性。此外，还可能在军事航空、航天等领域得到更广泛的应用

（5.）功能智能化：随着科技的发展，全向信标反射网有望实现智能化。通过集成传感器和智能控制系统，能够实时监测反射网的工作状态，如温度、湿度、结构完整性等，并及时反馈给维护人员。
