1.概述 Overview

NDB（Non-Directional Beacon）导航台是一种无线电信标，主要用于航空或海上导航。它通过发射无向中频信号，供机载设备如高无线电罗盘接收无线电来波方向，从而帮助飞机确定相对于地面导航台的方向或方位。NDB导航台的优点包括抗干扰能力强、有助于远程通信、覆盖面积大、适应能力强、维护简便和成本低等。然而，NDB信号也更容易受到大气条件、地形、海岸折射和电风暴的影响，尤其是在远距离时。尽管随着新技术的发展，如VOR、TACAN等现代化导航系统逐渐普及，但NDB导航台因其独特的优势和适用性，在特定条件下仍不可替代。

2.技术参数  technical parameters

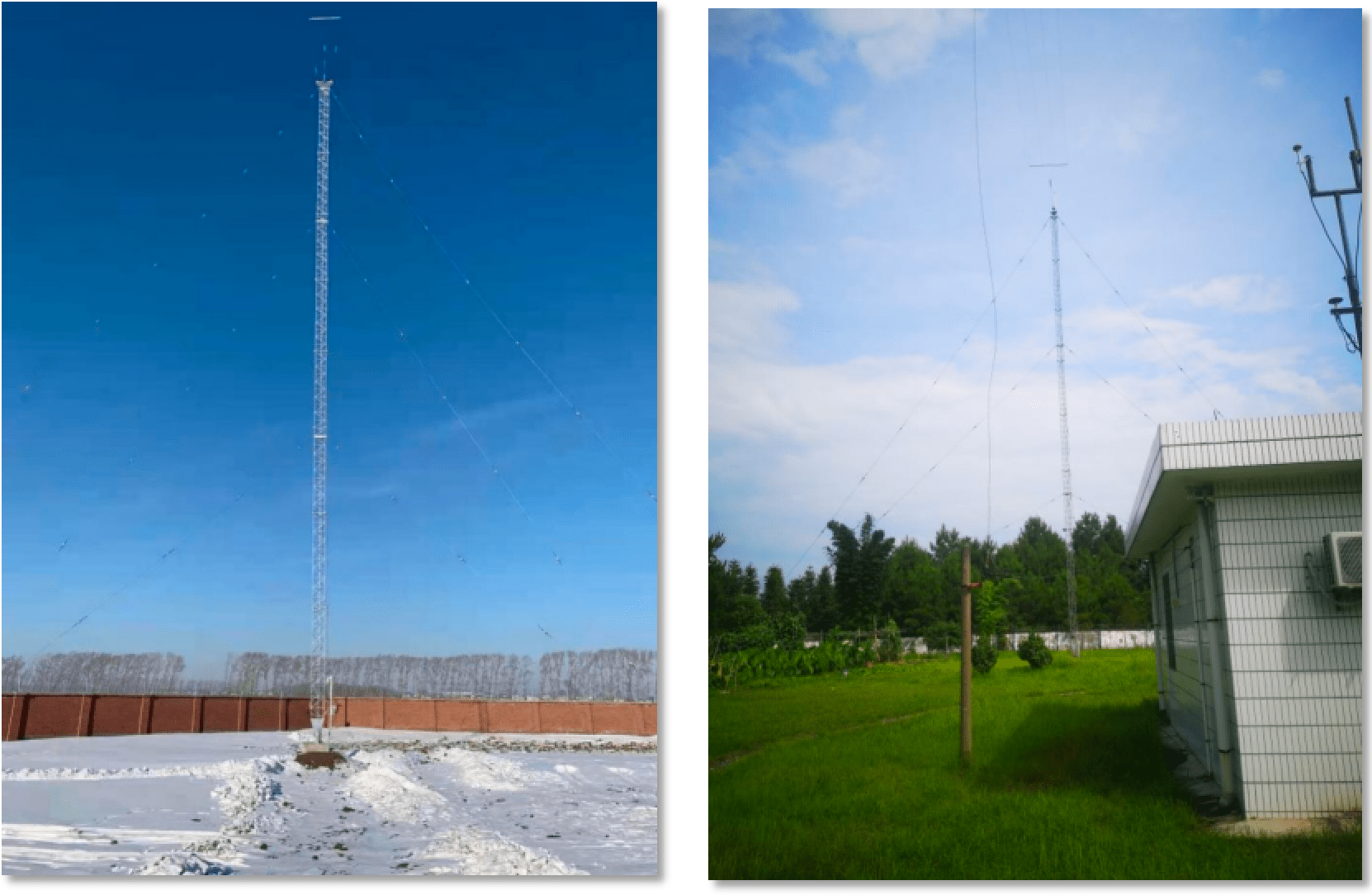

▲ 拉线塔塔高:8米、12米、24米、32米;

▲ 顶负载长度:40米、60米、75米;

▲ 地网直径:40米、60米、75米;

▲ 顶负载形式:T型天线、笼形天线；

▲ 地网埋深: 0.7米;

▲ 接地电阻:小于1欧姆;

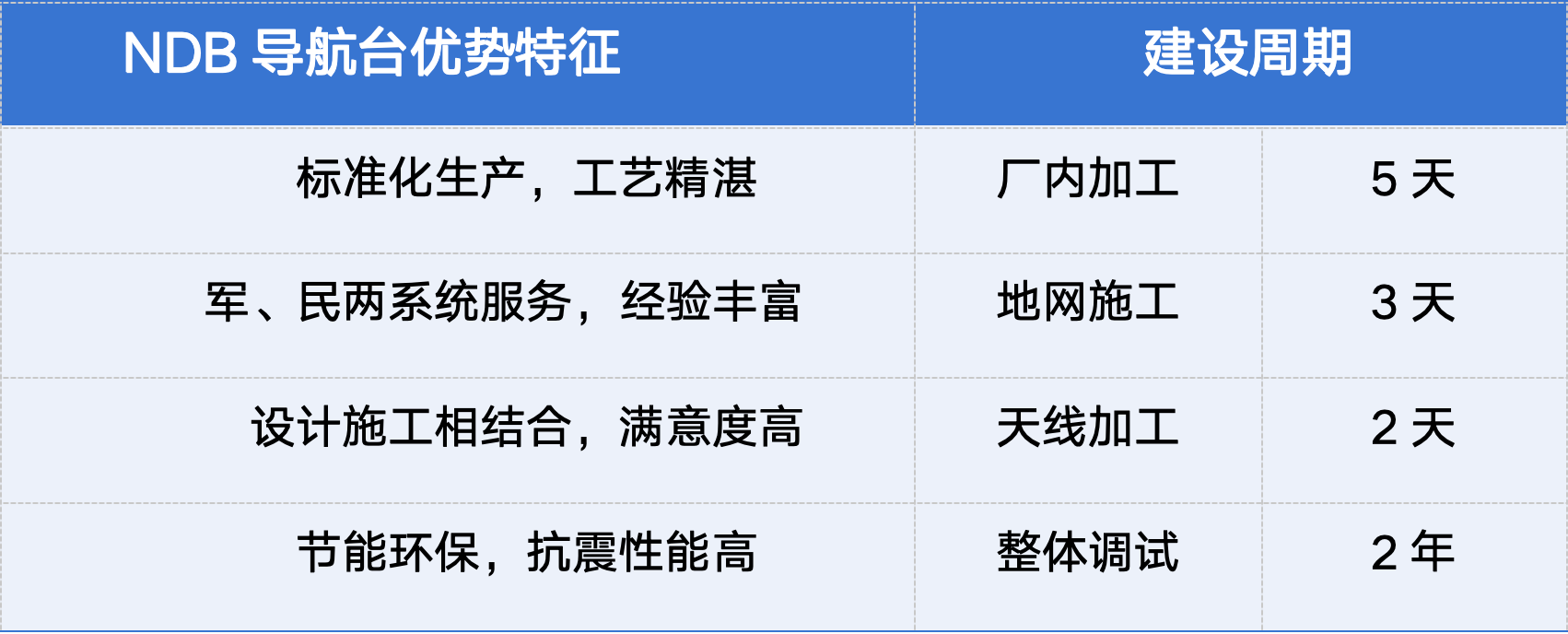

3.性能优势 Performance Benefits

NDB（无方向性信标）导航台作为一种传统的导航设备，虽然在现代航空导航系统中不如VOR、ILS等先进系统普及，但它仍然具有一定的性能优势。以下是NDB导航台的主要性能优势：

▲信号覆盖范围广：NDB信号能够沿着地球曲率传播，因此在较低的高度和较远的距离上都能接收到信号。这对于低空飞行和远程导航尤为重要。

▲成本低廉：NDB导航台的建设和维护成本相对较低，这使得它在经济欠发达地区或作为临时导航辅助设备时具有较高的性价比。

▲易于架设：NDB导航台的结构相对简单，不需要复杂的地面基础设施，因此可以快速部署和安装。

▲兼容性好：NDB导航台可以与其他导航系统如VOR、TACAN等结合使用，提供更多的导航选项和灵活性。

▲应急备用：在某些情况下，如VOR或ILS系统发生故障时，NDB可以作为应急备用导航手段，确保飞行安全。

综上所述，尽管NDB导航台在精度和功能上可能不如现代导航系统，但它的成本效益、易用性和广泛的覆盖范围使其在特定条件下仍具有一定的应用价值。

      NDB导航台在航空导航中有多种应用，包括航路导航、进近导航和着陆引导。航路NDB用于标记航线接近NDB，而进近导航台则安装在主着陆方向的跑道中心延长线上。飞机上的自动定向机（ADF）可以测量到飞机纵轴的机头向顺时针转到无线电台与飞机连线之间的夹角θ，从而确定飞机与地面导航台的相对方位。此外，NDB导航台还可以与无线电高度表、信标机等设备配合使用引导飞机进行着陆NDB导航台作为一种传统的导航设备，在现代航空导航中仍然扮演着重要角色。
